一、產品簡介

LKCYDK102智能數字壓力開關是集壓力測量，顯示，輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，高精度的 A/D 轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該智能數字壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量、顯示和控制。

二、技術性能

三、產品特點

1 、 4 位數字顯示當前壓力值

2 、模擬量輸出（ 4~20mA ）

3 、開關量可在零點到滿意度之間任意設定

4 、外殼設有節點動作發光二極管，便于觀察

5 、按鍵調校及現場設置各種參數，操作方便

6 、 2 路開關量輸出，帶載能力 1.2A

7 、壓力預設開關點和延滯切換輸出

四、安裝

4.1 機械安裝：

智能數字壓力開關CYDK102 可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

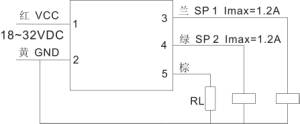

4.2 電氣連接：

1 紅：電源 + 2 黃：電源 -

3 藍：開關 1 4 綠：開關 2

5 棕： 4~20mA

為了防止電磁干擾的影響應注意以下事項：

•  線路連接盡量短

•  采用屏蔽線

•  盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

•  若用微型軟管安裝，殼體必須單獨接地

五、外形尺寸 （單位： mm ）
