渦街流量計安裝要求

　　液體介質流量計管道安裝示意圖

　　——

　　—————

　　————————————————————————

　　氣體或蒸汽介質流量計管道安裝示意圖

　　—————————————————————————————

　　1、傳感器上游應盡量避免安裝調節閥或半開閥門，調節閥或半開閥門安裝在傳感器的下游8DN(通徑的八倍)之后。

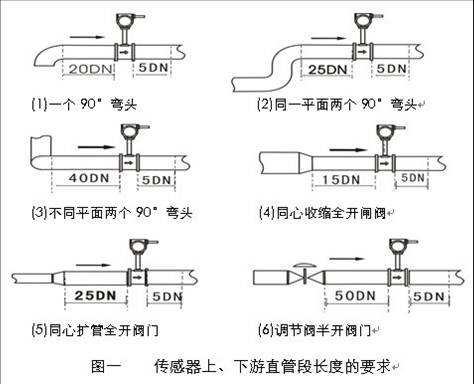

　　2、渦街流量傳感器的上游側和下游側應有較長的直管段。其上、下游直管段長度根據管道狀況不同而不同，直管段的具體安裝長度和要求見下圖。

　　3、安裝傳感器的直管段應盡可能的與傳感器通徑(DN)一致。若無法一致時，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。

　　4、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

　　5、傳感器應避免安裝在有機械振動的管道上，并盡量避開強電磁場干擾。當振動不能避免時，應考慮在傳感器前后約2DN處的直管段上加固定支架。

　　二、安裝步驟

　　1、將配備的專用法蘭分別焊接到上游和下游直管段上，應使專用法蘭與直管段的內徑嚴格保持垂直和同心。

　　2、將傳感器夾裝在焊有專用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。

　　3、應注意傳感器的流向標志要與管道內流體的流向一致。

　　三、防爆型傳感器的安裝要求

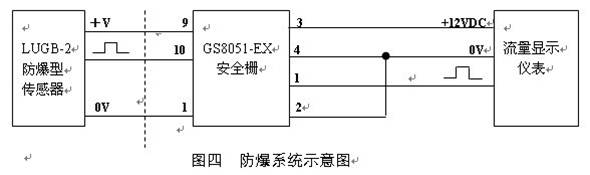

　　防爆型傳感器必須與合適的關聯設備——安全柵組成本質安全型防爆系統 (見下圖)，通過電源信號安全柵再連接到流量顯示儀表上。

　　1、安裝前應在安全場所將傳感器與防爆安全柵通電檢查，無異常后再進行安裝。

　　2、在易爆場所安裝傳感器，應避免傳感器由高處墜落，不允許用重物敲擊傳感器和管道。

　　3、傳感器必須與指定的安全柵組成防爆系統方可有效。與其它設備組成系統時，防爆性能消失。

　　4、絕對不允許將安全柵安裝在危險場所。傳感器與安全柵之間連接屏蔽電纜的分布電容和電感必須符合防爆銘牌上的規定值。

　　四、安裝渦街流量計時應特別注意

　　1、專用法蘭與直管段焊接時，應卸下傳感器，一定不能帶著傳感器焊接法蘭。

　　2、傳感器安裝前，法蘭凹槽內必須放好密封圈。

　　3、取壓點和測溫點，應分別在傳感器的下游3～5DN處和6～8DN處(見圖五)。

　　1、高溫管道進行保溫處理時，不要將傳感器包起來，以免導致?lián)p壞。

　　2、連接渦街流量計的電纜走向，應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設。屏蔽電纜應盡量縮短，最大長度不超過500米，且不得盤卷，以減少分布電感。
